半导体芯片封装形式(半导体芯片制造工艺流程)

概述

半导体芯片的封装形式是指将芯片封装在特定的包装中，以便保护芯片并提供连接和散热功能。不同的封装形式适用于不同的应用场景和芯片类型，了解各种封装形式对于理解半导体行业至关重要。

常见的封装形式

半导体芯片的封装形式多种多样，其中包括但不限于：

1. Dual in-line Package (DIP)：这是一种传统的封装形式，芯片引脚通过两行排列，适用于一些老式电子设备。

2. Quad Flat Package (QFP)：QFP封装是一种表面贴装技术，具有较高的引脚密度，适用于微处理器和微控制器等集成度高的芯片。

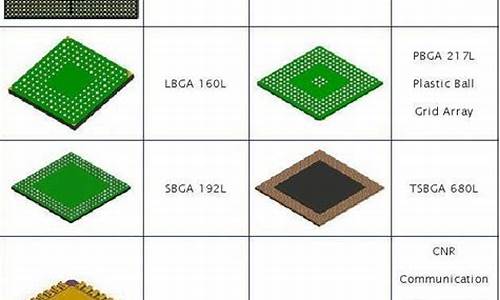

3. Ball Grid Array (BGA)：BGA封装使用焊球连接芯片和PCB板，具有良好的散热性能和可靠性，广泛应用于高性能处理器和图形芯片等。

封装形式的选择与应用

选择合适的封装形式取决于多个因素，包括芯片的功耗、尺寸、引脚数等。例如，对于高性能的处理器芯片，通常会选择BGA封装以实现更好的散热效果；而对于一些低功耗的传感器芯片，则可能选择更紧凑的QFP封装。

总结

半导体芯片的封装形式在电子产品设计中扮演着至关重要的角色。了解不同的封装形式及其特点，可以帮助工程师在设计电路板时做出更合适的选择，从而提高产品性能和可靠性。通过适当的封装形式，可以实现对芯片的保护、连接和散热，从而推动半导体技术的发展和应用。
